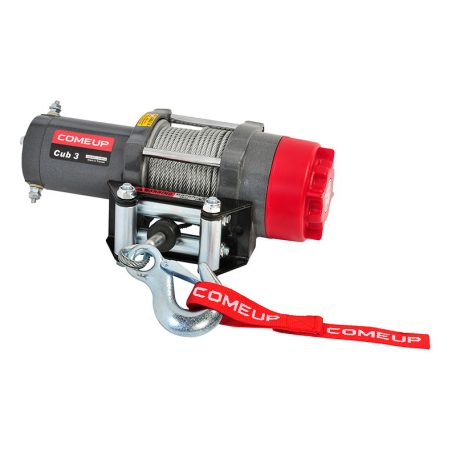

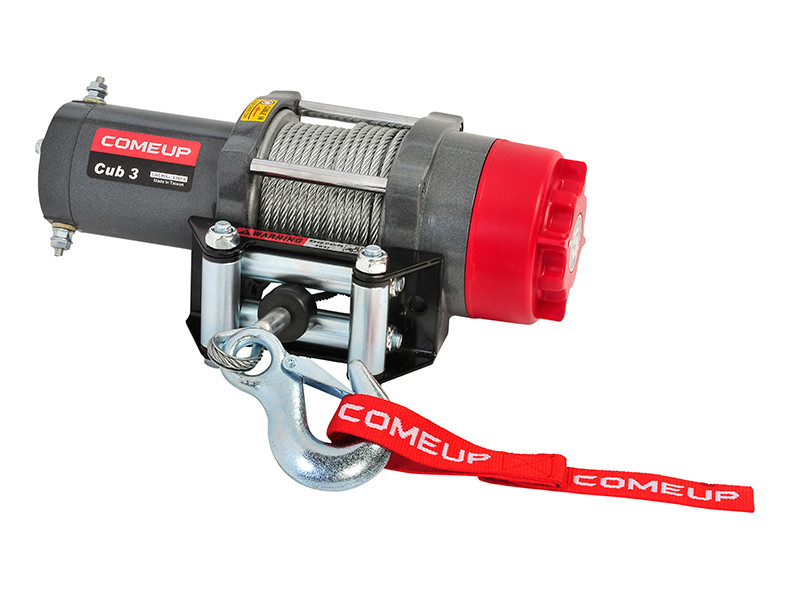

COMEUP ATV / QUAD csörlő Cub 3, 12V, 3000lbs, acél kötélzet
ATV elektromos csörlő, 3000lbs (1361 kg).
Tulajdonságok:
- 3,000 lb (1361 kg) zsinórhúzás.
- Tápfeszültség be- és kikapcsolás.
- A csörlődob központosított, így elkerülhető a kötél zavaró hatása, és áramvonalas megjelenést biztosít.
- Mechanikus terheléstartó és dinamikus fék a 100%-os fékezéshez.
- Nagy hatékonyságú, alacsony amperfelvételű és tömített állandó mágneses motor.
- Teljes fém 3 fokozatú bolygóműves fogaskerék a nagyobb húzóerő érdekében.
- Csúszócsap és gyűrűs fogaskerék tengelykapcsoló a gyors drótkötél kifizetéshez.
- Az időjárásálló kontaktor jobb vízállóságot és alacsonyabb amperfelvételt biztosít. E/e jelölés a 97/24/EK uniós irányelv szerint.
- EGK-típusjóváhagyási szám: e4*97/24*97/24/8/IX*0036*01.
Műszaki adatok / cikkszámok:
- Csörlő alkatrészszáma: PN 123561.
- Maximális zsinórhúzás: 3,000 lb (1,361 kg).
- Motor: Állandó mágneses 800w/1.0hp 12V DC motor: Állandó mágneses 800w/1.0hp 12V DC motor.
- Fogaskerék: 3 fokozatú bolygóműves fogaskerék.
- Sebességfokozat: 138,5:1.
- Fék: Mechanikus és dinamikus.
- Kuplung: csúszócsap és gyűrűs fogaskerék.
- Vezérlés: Kormánybillenőkapcsoló.
- Drótkötél: 4,8 mm x 15,2 m (3/16" x 50'), horganyzott repülőgép A7 x 19.
- Csörlőszerkezet: Alumínium öntött házak és dob.
- A csörlő forgása: A drótkötél csak alulról tekercselt irányban használható.
- Dobméret: 55 x 75 mm (2,2" x 3").
- Szerelőcsavarok mintázata: 76 x 124 mm (3 "x 4,9").
- Zsinórhúzás és kötélkapacitás: Drótkötél rétege-Húzás rétegenként kg/lbs-Teljes kötél m/ft: 1. réteg: 1,361 kg/3,000 lbs-2,8 m/9,3 ft. 2. réteg: 1,173 kg/ 2,585 lbs, 6.1 m/20.1 ft. 3. réteg: 1,030 kg/2,271 lbs, 9,9 m/32,5 ft. 4. réteg: 918 kg/2,025 lbs, 14,1 m/46,3 ft. 5. réteg: 829 kg/1,827 lbs, 15.2 m/ 50 ft.
- Vonalsebesség és amp. felvétele (1. kötélréteg a dobon): Vonóerő, kg/lbs, Vonósebesség, mpm/fpm, Vonóerő, A: Terhelés nélkül 6,8 mpm/22,2 fpm, 20 A. 227 kg/500 lbs, 5.7 mpm/18.7 fpm, 45 A. 454 kg/1,000 lbs, 4.8 mpm/15.6 fpm, 75 A. 680 kg/1,500 lbs, 3.8 mpm/12.5 fpm, 105 A. 907 kg/2,000 lbs, 3.0 mpm/9.8 fpm, 140 A. 1134 kg/2,500 lbs, 2.5 mpm/8.0 fpm, 180 A. 1361 kg/3,000 lbs, 2.0 mpm/6.7 fpm, 230 A.
Figyelmeztetés: * A csörlő semmilyen módon nem használható személyek mozgatására vagy emelésére. * A feltüntetett névleges kötélhúzás a dobon lévő első kötélrétegre vonatkozik. A dobra tekeredő kötélnek 5 tekercset kell a dobtól távol maradnia. Szabványos tartozékok: Kormányváltó billenőkapcsoló aljzatvezetékkel, PN 881003. 4 irányú görgős csörlő, PN 880231. Drótkötél biztonsági kampóval, PN 880230. Színkódolt vezetékek és 6-os akkumulátor vezetékek.
Opcionális tartozékok:
- Vezeték nélküli távirányító, PN 881286.
- Kézi távirányító 10' (3m) vezetékkel, PN 881289.
- Alaplemez, PN 880232. Rögzítőblokk, PN 881081.
- Távirányító, PN 881305.
Csomag:
- Csörlő súlya: 8,2 kg / 18 font (drótkötéllel együtt).
- Bruttó súly: 12,5 kg / 27,6 font.
- Doboz méretei (L x D x H): 349 x 331 x 144 mm (13,7" x 13" x 5,7")
