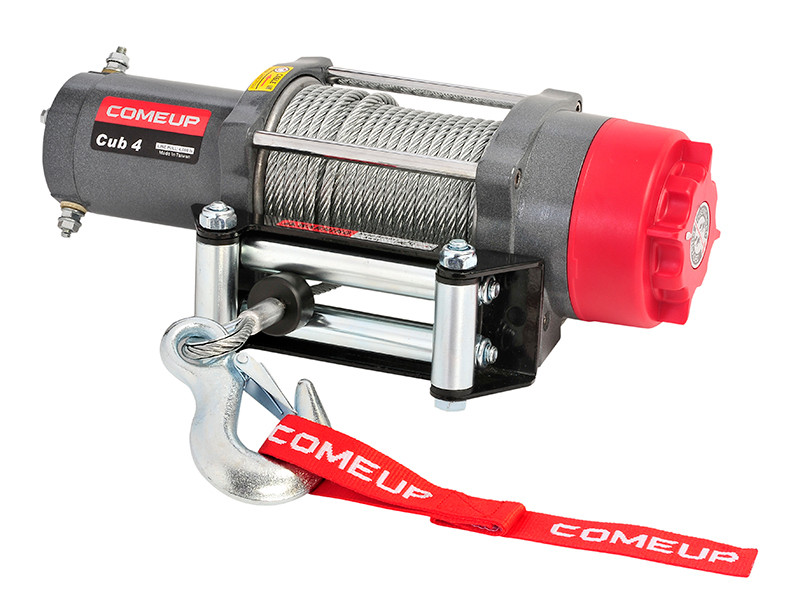

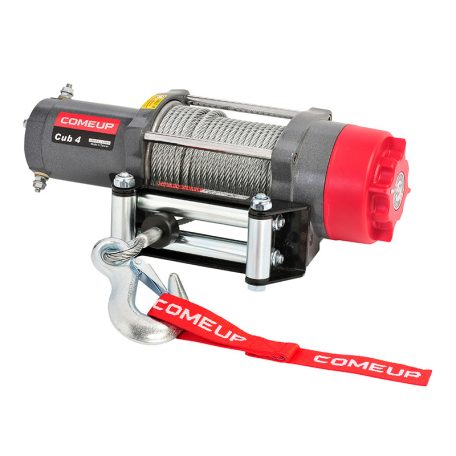

Csörlő, Comeup Cub 4 12V Std, 4000Lbs, Drótkötéllel

COMEUP ATV / QUAD csörlő Cub 4, 12V, 4000lbs, acél kötélzet

Tulajdonságok:

• 4,000 lb (1814 kg) zsinórhúzás.
• Tápfeszültség be- és kikapcsolás.
• A csörlődob központosított, így elkerülhető a kötél zavaró hatása, és áramvonalas megjelenést biztosít.
• Mechanikus terheléstartó és dinamikus fék a 100%-os fékezéshez.
• Nagy hatékonyságú, alacsony amperfelvételű és tömített állandó mágneses motor.
• Teljes fém 3 fokozatú bolygóműves fogaskerék a nagyobb húzóerő érdekében.
• Csúszócsap és gyűrűs fogaskerék tengelykapcsoló a gyors drótkötél kioldáshoz.
• Az időjárásálló kontaktor jobb vízállóságot és alacsonyabb amperfelvételt biztosít.
• E/e jelölés a 97/24/EK uniós irányelv szerint.
• EGK-típusjóváhagyási szám: e4*97/24*97/24/8/IX*0036*01.

Műszaki adatok / cikkszámok:

• Csörlő alkatrészszáma: PN 123920.
• Maximális zsinórhúzás: 4,000 lb (1,814 kg).
• Motor:
• Állandó mágneses 800w/1.0hp 12V DC motor.
• Fogaskerék: 3 fokozatú bolygóműves fogaskerék.
• Sebességfokozat: 191:1.
• Fék: Mechanikus és dinamikus.
• Kuplung: csúszócsap és gyűrűs fogaskerék.
• Vezérlés: Kormánybillenőkapcsoló.
• Drótkötél: 5,5 mm x 15,2 m (7/32" x 50'), horganyzott repülőgép A7 x 19.
• Csörlőszerkezet: Alumínium öntött házak és dob.

A csörlő forgása:

A drótkötél csak alulról tekercselt irányban használható.

Dobméret: 55 x 119 mm (2,2"x 4,7").

Szerelőcsavarok mintázata: 76 x 168 mm (3 "x 6,6").

Zsinórhúzás és kötélkapacitás: Drótkötél rétege-Húzás rétegenként kg/lbs-Teljes kötél m/ft: 1. réteg: 1,814 kg/4,000 lbs, 4 m/13,2 ft. 2. réteg: 1,535 kg/ 3,385 lbs, 8,8 m/28.8 ft. 3. réteg: 1,331 kg/2,933 lbs, 14,2 m/46,7 ft. 4. réteg: 1174 kg/2,588 lbs, 15,2 m/50 ft.

Vonalsebesség és amp. felvétele (1. kötélréteg a dobon): Vonóerő, kg/lbs, Vonósebesség, mpm/fpm, Vonóerő, A: Terhelés nélkül 6,0 mpm/19,7 fpm, 20 A. 227 kg/500 lbs, 3.9 mpm/12,8 fpm, 45 A. 454 kg/1,000 lbs, 3.4 mpm/11.2 fpm, 70 A. 680 kg/1,500 lbs, 3.1 mpm/10.2 fpm, 90 A. 907 kg/2,000 lbs, 2.9 mpm/9.5 fpm, 120 A. 1134 kg/2,500 lbs, 2.7 mpm/8.9 fpm, 150 A. 1361 kg/3,000 lbs, 2.4 mpm/7.9 fpm, 180 A. 1588 kg/3,500 lbs, 2.2 mpm/7.2 fpm, 210 A. 1814 kg/4,000 lbs, 2.0 mpm/6.6 fpm, 230 A.

Figyelmeztetés: * A csörlő semmilyen módon nem használható személyek mozgatására vagy emelésére. * A feltüntetett névleges kötélhúzás a dobon lévő első kötélrétegre vonatkozik. A dobra tekeredő kötélnek 5 tekercset kell a dobtól távol maradnia.

Szabványos tartozékok: Kormányváltó billenőkapcsoló aljzatvezetékkel, PN 881003. 4 irányú görgős csörlő, PN 880132. Drótkötél biztonsági kampóval, PN 880268. Színkódolt vezetékek és 6-os akkumulátor vezetékek. Opcionális tartozékok: Vezeték nélküli távirányító, PN 881286. Alaplemez, PN 88026. Rögzítőblokk, PN 881080. Csomag: Csörlő súlya: 8,9 kg / 19,6 font (drótkötéllel együtt). Bruttó súly: 13,1 kg / 27,6 font. Doboz méretei (L x D x H): 380 x 362 x 144 mm (15" x 14.33" x 5,7")
