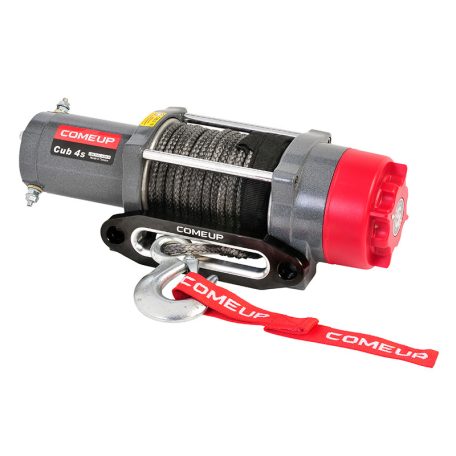

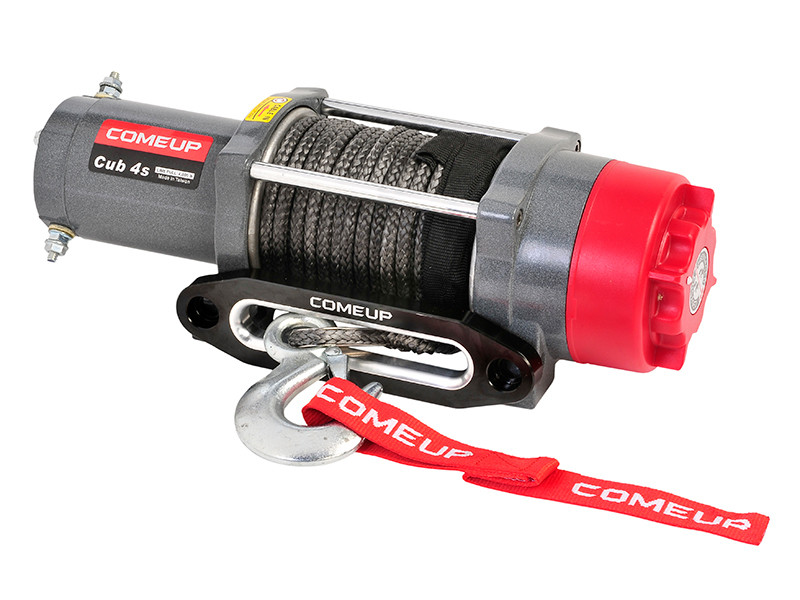

COMEUP ATV / QUAD csörlő Cub 4, 12V, 4000lbs, szintetikus kötél
Tulajdonságok:
- 4,000 lb (1814 kg) zsinórhúzás.
- Tápfeszültség be- és kikapcsolás.
- A csörlődob központosított, így elkerülhető a kötél zavaró hatása, és áramvonalas megjelenést biztosít.
- Mechanikus terheléstartó és dinamikus fék a 100%-os fékezéshez.
- Nagy hatékonyságú, alacsony amperfelvételű és tömített állandó mágneses motor.
- Teljes fém 3 fokozatú bolygóműves fogaskerék a nagyobb húzóerő érdekében.
- Csúszócsap és gyűrűs fogaskerék tengelykapcsoló a gyors drótkötél kioldáshoz.
- Az időjárásálló kontaktor jobb vízállóságot és alacsonyabb amperfelvételt biztosít.
- 15,2 m (50 ft) 5,5 mm (7/32") szintetikus kötél a Dyneema SK-75-ösből, a csomagban található.
- E/e jelölés a 97/24/EK uniós irányelv szerint.
- EGK-típusjóváhagyási szám: e4*97/24*97/24/8/IX*0036*01.
Műszaki adatok / cikkszámok:
- PN 129410.
- Maximális zsinórhúzás: 4,000 lb (1,814 kg).
Motor:
- Állandó mágneses 800w/1.0hp 12V DC motor.
- Fogaskerék: 3 fokozatú bolygóműves fogaskerék.
- Sebességfokozat: 191:1.
- Fék: Mechanikus és dinamikus.
- Kuplung: csúszócsap és gyűrűs fogaskerék.
- Vezérlés: Kormánybillenőkapcsoló.
- Drótkötél: 5,5 mm x 15,2 m (7/32" x 50'), szintetikus SK-75.
- Csörlőszerkezet: Alumínium öntött házak és acéldob.
- A csörlő forgása: A drótkötél csak alulról tekercselt irányban használható.
- Dobméret: 55 x 119 mm (2,2"x 4,7").
- Szerelőcsavarok mintázata: 76 x 168 mm (3 "x 6,6").
Zsinórhúzás és kötélkapacitás:
Drótkötél rétege-Húzás rétegenként kg/lbs-Teljes kötél m/ft: 1. réteg: 1,814 kg/4,000 lbs, 4 m/13,2 ft. 2. réteg: 1,535 kg/ 3,385 lbs, 8,8 m/28.8 ft. 3. réteg: 1,331 kg/2,933 lbs, 14,2 m/46,7 ft. 4. réteg: 1174 kg/2,588 lbs, 15,2 m/50 ft.
Vonalsebesség és amp. felvétele (1. kötélréteg a dobon):
Vonóerő, kg/lbs, Vonósebesség, mpm/fpm, Vonóerő, A: Terhelés nélkül 6,0 mpm/19,7 fpm, 20 A. 227 kg/500 lbs, 3.9 mpm/12,8 fpm, 45 A. 454 kg/1,000 lbs, 3.4 mpm/11.2 fpm, 70 A. 680 kg/1,500 lbs, 3.1 mpm/10.2 fpm, 90 A. 907 kg/2,000 lbs, 2.9 mpm/9.5 fpm, 120 A. 1134 kg/2,500 lbs, 2.7 mpm/8.9 fpm, 150 A. 1361 kg/3,000 lbs, 2.4 mpm/7.9 fpm, 180 A. 1588 kg/3,500 lbs, 2.2 mpm/7.2 fpm, 210 A. 1814 kg/4,000 lbs, 2.0 mpm/6.6 fpm, 230 A.
Figyelmeztetés: * A csörlő semmilyen módon nem használható személyek mozgatására vagy emelésére. * A feltüntetett névleges kötélhúzás a dobon lévő első kötélrétegre vonatkozik. A dobra tekeredő kötélnek 5 tekercset kell a dobtól távol maradnia.
Szabványos tartozékok:
- Kormányváltó billenőkapcsoló aljzatvezetékkel, PN 881003.
- Sólyomszárny, PN 881072.
- Szintetikus kötél biztonsági horoggal, PN 881064.
- Színkódolt vezetékek és 6-os akkumulátor vezetékek.
Opcionális tartozékok:
- Vezeték nélküli távirányító, PN 881286.
- Alaplemez, PN 880269.
- Rögzítőblokk, PN 881080.
- Csomag: Csörlő súlya: 8 kg / 17,6 font (drótkötéllel együtt).
- Bruttó súly: 12 kg / 26,4 font.
- Doboz méretei (L x D x H): 380 x 362 x 144 mm (15" x 14.33" x 5,7")
